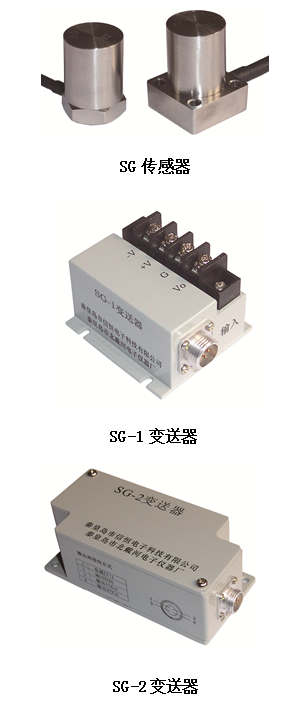

SG系列內裝IC加速度傳感器

2019/12/13

　　SG1000/2000系列加速度傳感器與SG型系列變送器配套使用。傳感器部分輸出為與所受加速度（靜態加速度或振動加速度）成正比的電壓信號，經由變送器放大調理成為易于測量的標準信號0～5V、4～20mA、0～20mA（也可根據用戶要求調整）。

　　特點及指標
　　● 單軸或雙軸測量
　　● 測量靜態加速度或振動加速度
　　● 單電源供電
　　● 低噪聲<3mV
　　● 低功耗
　　● 非線性0.2%F.S
　　● 橫向靈敏度 <5%
　　● 信號輸出范圍0～5V、4～20mA、0～20mA
　　● 傳感器芯片抗過載能力10000g
　　● 沖擊試驗
　　用途
　　●各種振動分析系統
　　● 汽車、火車等各種車輛振動監測
　　● 航海運輸振動監測
　　● 機械沖擊振動監測系統
　　● 測試儀器
　　● 模具分析
　　● 機器人
　　● 消聲器
　　● 機床工具

表1 SG1000/2000系列內裝IC加速度傳感器選型表

型號	量程（g）	靈敏度（mv/g）	-3dB頻響（Hz）	噪聲密度（mg/JHz）	軸數	電源（V/mA）
SG1171	±1.7	950	DC～2500	0.11	單	+5/1
SG3030	±3	300	DC～1600	0.3	三	+3/1
SG1051	±5	300	DC～2500	0.15	單	+5/1
SG2052	±5	300	DC～2500	0.15	雙	+5/1
SG1181	±18	100	DC～2500	0.19	單	+5/1
SG2182	±18	100	DC～2500	0.19	雙	+5/1
SG1701	±70	27	DC～400	1.1	單	+5/1
SG2702	±70	X：27	DC～400	1.1	雙	+5/1
SG2702	±70	Y：55	DC～400	1.1	雙	+5/1

表2 SG系列變送器選型表

型號	輸出形式	供電電壓	配接傳感器軸數
SG-1	0～5V	+12V	1
SG-1A	4～20mA/0～20mA	+15V	1
SG-2	0～5V	+12V	2
SG-2A	4～20mA/0～20mA	+15V	2
SG-3	0～5V	+12V	3
